一、为什么直流充电桩必须进行检测？
直流充电桩是新能源汽车补能体系中的核心设备，通常具备高电压、大电流、大功率输出等特点。相比交流充电桩，直流充电桩内部集成了功率变换模块、控制系统、计量模块、通信模块、保护系统和充电接口，技术结构更加复杂。如果设备在出厂、安装、验收或运行维护过程中缺少专业检测，可能出现充电失败、输出异常、计量不准、通信中断、绝缘下降、漏电保护失效、充电枪过热等问题。

从安全角度看，直流充电桩输出电压高，一旦绝缘、防护或接地存在问题，可能影响车辆、电池和人员安全。从运营角度看，计量误差、设备故障和充电中断会直接影响用户体验和充电站收益。从厂家角度看，完整的检测流程可以提高产品一致性，减少售后故障率，提升市场竞争力。

因此，直流充电桩检测不是简单的通电测试，而是一套覆盖安全、性能、通信、计量、兼容性和可靠性的综合测试体系。

二、直流充电桩检测项目有哪些？
1. 外观结构与安装检查
外观检查是所有检测工作的基础。主要检查充电桩外壳是否变形、破损、锈蚀，显示屏、指示灯、刷卡模块、扫码模块、急停按钮是否正常，充电枪、充电线缆、枪座、门锁、散热口、防雨结构是否完好。同时还需要核对铭牌信息，包括设备型号、额定功率、输入电压、输出电压范围、输出电流范围、生产厂家、出厂编号等。

现场检测时，还要检查充电桩基础安装是否牢固，接线端子是否压接可靠，线缆敷设是否规范，防水、防尘、防雷和接地措施是否到位。

2. 电气安全检测
电气安全检测是直流充电桩检测中最关键的部分之一，主要包括接地连续性测试、绝缘电阻测试、耐压测试、漏电保护测试、急停保护测试、过压保护测试、过流保护测试、短路保护测试和过温保护测试。

其中，接地连续性用于验证充电桩金属外壳与保护地之间是否可靠连接；绝缘测试用于判断高压回路与外壳、低压控制回路之间是否存在漏电隐患；耐压测试用于验证设备绝缘结构在高压条件下的承受能力。对于已经运行的充电桩，绝缘和接地检测尤其重要，因为长期户外运行可能造成线缆老化、端子松动、模块受潮和绝缘性能下降。

3. 输出电气性能测试
输出电气性能测试主要验证直流充电桩是否能够按照设定要求稳定输出电压、电流和功率。测试项目包括输出电压范围、输出电流范围、输出功率、稳压精度、稳流精度、效率、纹波、动态响应、待机功耗等。

例如，在恒流充电阶段，需要检测充电桩输出电流是否稳定；在恒压充电阶段，需要检测输出电压是否满足设定要求；在负载突变情况下，需要检测设备是否能够快速响应并保持稳定。纹波测试则用于判断直流输出质量，纹波过大可能影响车辆电池管理系统和充电安全。

4. BMS通信测试
直流充电桩必须与新能源汽车电池管理系统进行通信，才能完成充电握手、参数配置、充电启动、充电监控和充电停止等流程。BMS通信测试主要检测充电桩是否能够正确接收和响应BMS发送的信息，包括电池最高允许电压、最大允许电流、需求电压、需求电流、SOC、电池温度、故障状态等。

通信测试不仅要看能否启动充电，还要分析报文是否正确、通信时序是否合理、异常状态下是否能够安全退出。

5. 充电流程与功能测试
充电流程测试主要模拟真实车辆充电过程，检测充电桩从插枪、识别、握手、绝缘检测、参数配置、启动输出、充电运行、停止充电到结算显示的全过程是否正常。功能测试还包括刷卡启动、扫码启动、后台授权、预约充电、急停复位、故障报警、远程升级、数据上传等。

6. 电能计量误差测试
电能计量误差测试用于判断充电桩显示电量与标准计量设备测得电量之间的偏差。对于运营型充电桩来说，计量准确性直接关系到用户付费和运营结算。如果计量偏差过大，不仅会引发用户投诉，还可能影响计量合规性。

计量测试通常需要在不同负载点下进行，例如低负载、中负载、高负载，综合判断设备计量模块的准确性和稳定性。

7. 互操作性与协议一致性测试
互操作性测试关注直流充电桩与不同车辆、不同BMS系统、不同平台之间是否兼容；协议一致性测试则关注充电桩通信流程和报文内容是否符合相关协议要求。两者虽然都与通信有关，但测试目的不同。一个偏实际兼容，一个偏标准符合。

8. 温升与老化测试
温升测试用于检查充电桩在长时间带载运行后，内部功率模块、端子、线缆、充电枪、接插件和散热系统的温度变化。老化测试则用于验证设备在持续运行条件下的稳定性，常用于出厂测试和研发验证。

三、直流充电桩检测需要哪些设备？
常见检测设备包括：

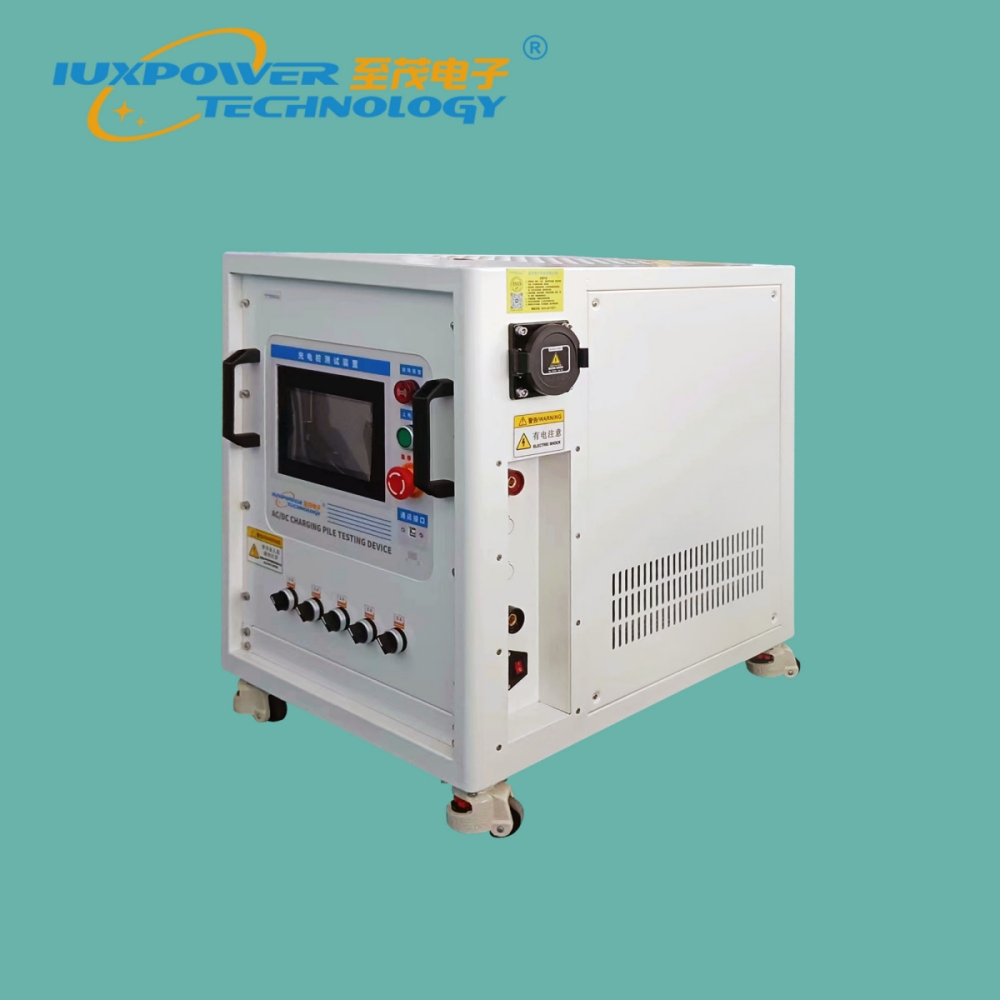

直流充电桩综合测试装置；
直流充电桩现场检测仪；
直流电子负载；
大功率直流负载箱；
电池模拟器；
BMS模拟器；
标准电能计量装置；
绝缘电阻测试仪；
接地电阻测试仪；
耐压测试仪；
示波器；
功率分析仪；
温度采集仪；
CAN通信分析仪；
自动测试软件平台。
如果是生产厂家出厂检测，建议配置自动测试系统、电子负载、BMS模拟器和计量模块。如果是充电站现场验收和年检，建议配置移动式直流充电桩检测装置、便携式负载箱、绝缘测试仪和接地测试仪。如果是研发实验室，则建议配置电池模拟器、可编程电子负载、协议分析工具和自动化测试平台。

四、不同场景下的检测重点
研发阶段重点关注通信协议、输出性能、动态响应、故障模拟和兼容性。生产阶段重点关注测试效率、一致性、出厂合格率和自动生成报告。验收阶段重点关注安装质量、电气安全、充电流程和计量准确性。运营年检阶段重点关注老化隐患、枪线状态、绝缘下降、计量偏差和保护功能是否有效。

五、常见问题FAQ
问：直流充电桩检测是否必须带载？
答：多数性能测试需要带载。只有接入电子负载、负载箱或电池模拟器，才能真实检测输出电压、电流、功率、纹波、效率和保护能力。

问：BMS模拟器是否必须配置？
答：如果要进行直流快充流程测试、通信测试、协议一致性测试和互操作性测试，BMS模拟器是非常重要的设备。

问：现场检测和实验室检测有什么区别？
答：现场检测更关注安全、功能、计量和运行状态；实验室检测更关注研发验证、极限工况、通信协议和性能指标。

六、总结
直流充电桩检测项目覆盖范围较广，不仅包括外观和安全检查，还包括输出性能、通信协议、计量误差、保护功能、温升老化和互操作性测试。企业在选择检测方案时，应根据实际应用场景配置合适设备，形成完整的直流充电桩检测能力。
