EVA1000P便携式交流充电桩检测仪-国标(GB/T)
应用:

◆充电桩测试维护
◆充电桩老化测试
◆充电桩站运维服务
◆汽车4S店、电动汽车修理厂

获取报价



EVD1000P便携式交流充电桩测试仪主要应用与交流充电桩产品的在线调试、下线检测、老化试验、功能验证。该测试装置严格参照国标GB/T18487.1-2015和GB/T 20234.2-2015,真实模拟实车充电过程和各种故障,避免采用电动实车作为检测装置带来的测试使用不方便、测试内容不全面、无法模拟正式故障等问题,同时可避免充电桩故障导致测试车辆损坏。该测试系统可测量充电电压、电流、功率和电量;测试CP和CC引导信号,另外可模拟漏电故障,通过大尺寸触摸屏对上述参数进行显示,便于观察和操作。产品带有上位机操作软件,实现对充电桩的多种测试和分析方式。适合研发调试,出厂测试和售后以及充电桩运营等人员使用。




◆采用250V/440V 32A(三相)枪座,兼容单三相交流充电桩测试。

◆供电方式可选择外接电源供电或充电桩供电;无需外接电源。

◆实时检测充电桩CP线上的电压,占空比,频率。并通过占空比按照国标规定计算充电桩的最大输出电流。

◆实时检测充电桩上的CC端连接电阻值,依据国标判断连接状态和电缆容量。

◆内置单相或三相数据采集卡,实时显示充电桩的充电电压电流数据。

◆实时监控充电枪座的温度。

◆S2开关外置,通过手动控制。

◆使用7寸触摸屏操作。

◆判断CP电压,CP频率,CP占空比,CC阻值数据的合格范围并显示判断结果。

◆交流枪座7孔线全部用香蕉座引出,方便外接仪器测量。其中A,B,C,N采用16mm插座,耐压3KV,最大电流80A。

◆无负载,负载可采用单相ALB-DR10或ALB-SR45

◆总重量小于6KG,外出携带方便。

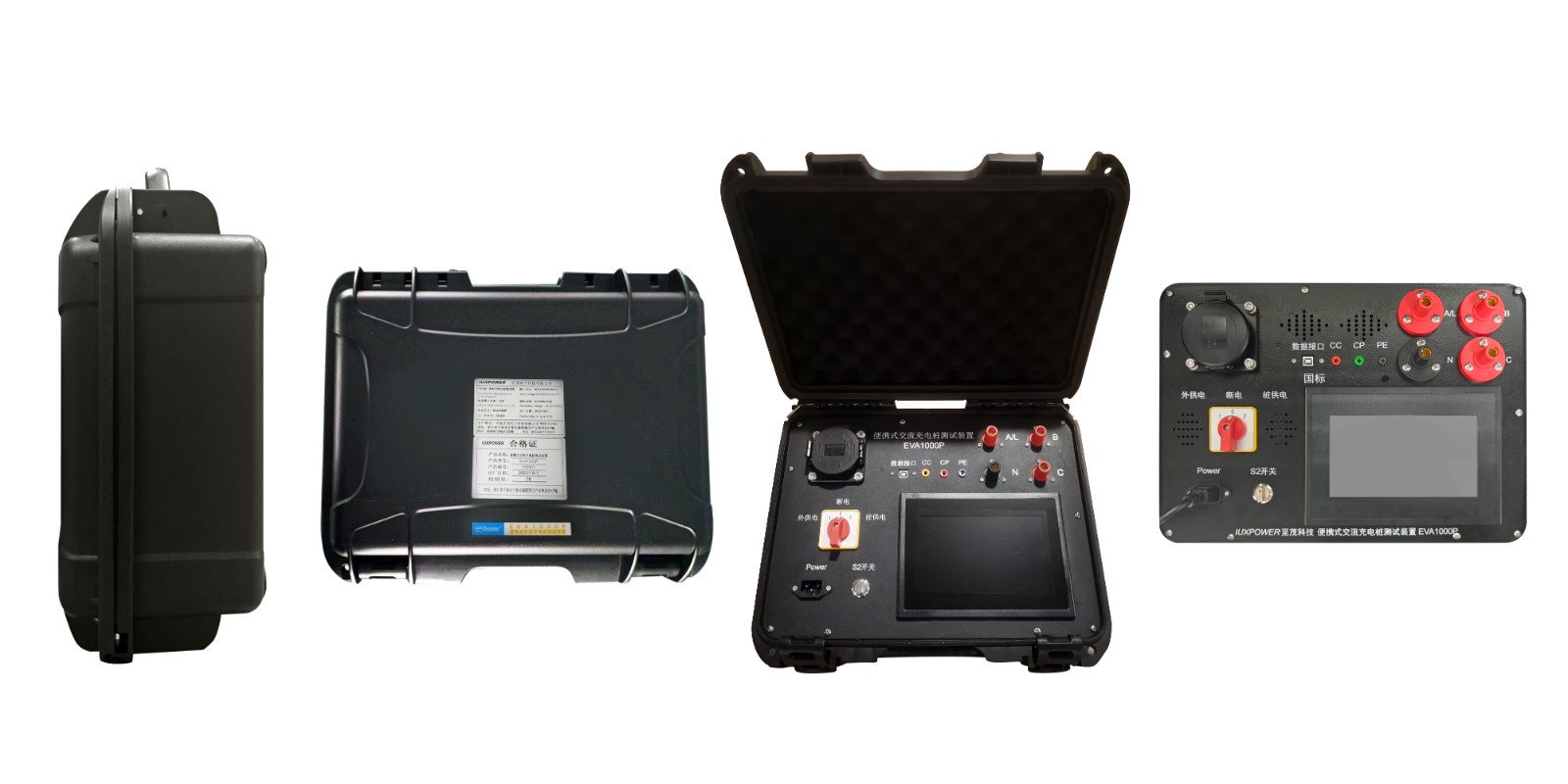

EVA1000P 便携式交流充电桩检测仪-国标(GB/T)

型号

EVA1000P

供电方式

220VAC±20%

检测对象

国标(GB/T)交流充电桩

操作方式

上位机,7寸触摸屏

负载功率

仪器可外扩展≤63A负载PLB-SR**(可搭载≤45KW负载)单/三相交流测试负载

工作温度

-25℃-60℃

使用场合

研发调试,出厂老化测试,售后人员外出,日常维护与检测、充电桩运维。












GB/T 20234-2015    《电动汽车传导充电用连接装置》

GB/T 34658-2017    《电动汽车非车载传导式充电机与电池管理系统之间的通信协议一致性测试》

GB/T 34657-2017    《电动汽车传导充电互操作性测试规范 》

GB/T 27930-2023/2015/2011《电动汽车非车载传导式充电机与电池管理系统之间的通信协议》

SAE   J1939-21         《数据链路层》

现货产品,更多详细操作界面,使用资料等资讯,请联系销售人员可来公司现场测试。
