应用：
◆交流充电桩研发调试
◆交流充电桩生产测试
◆交流充电桩老化测试

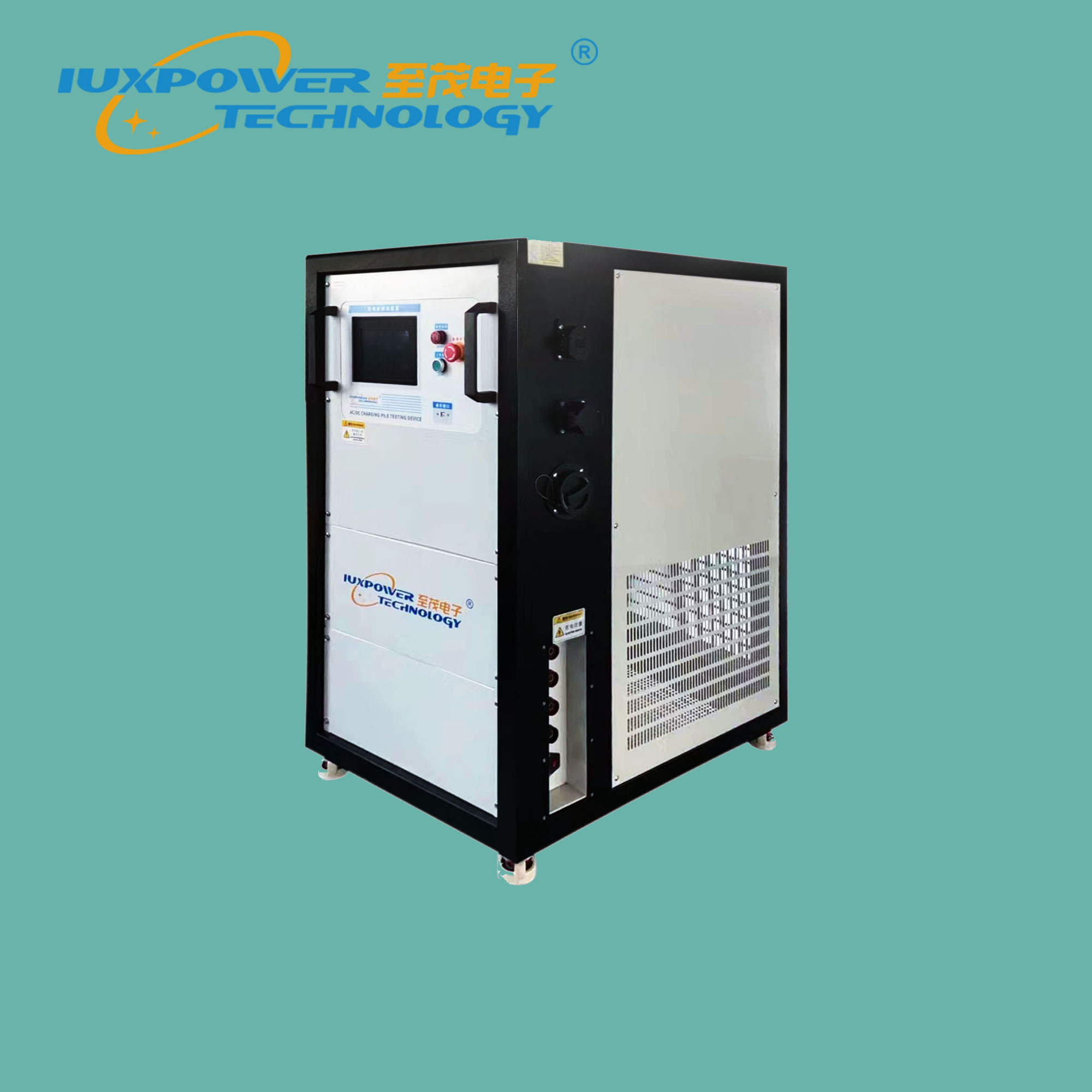

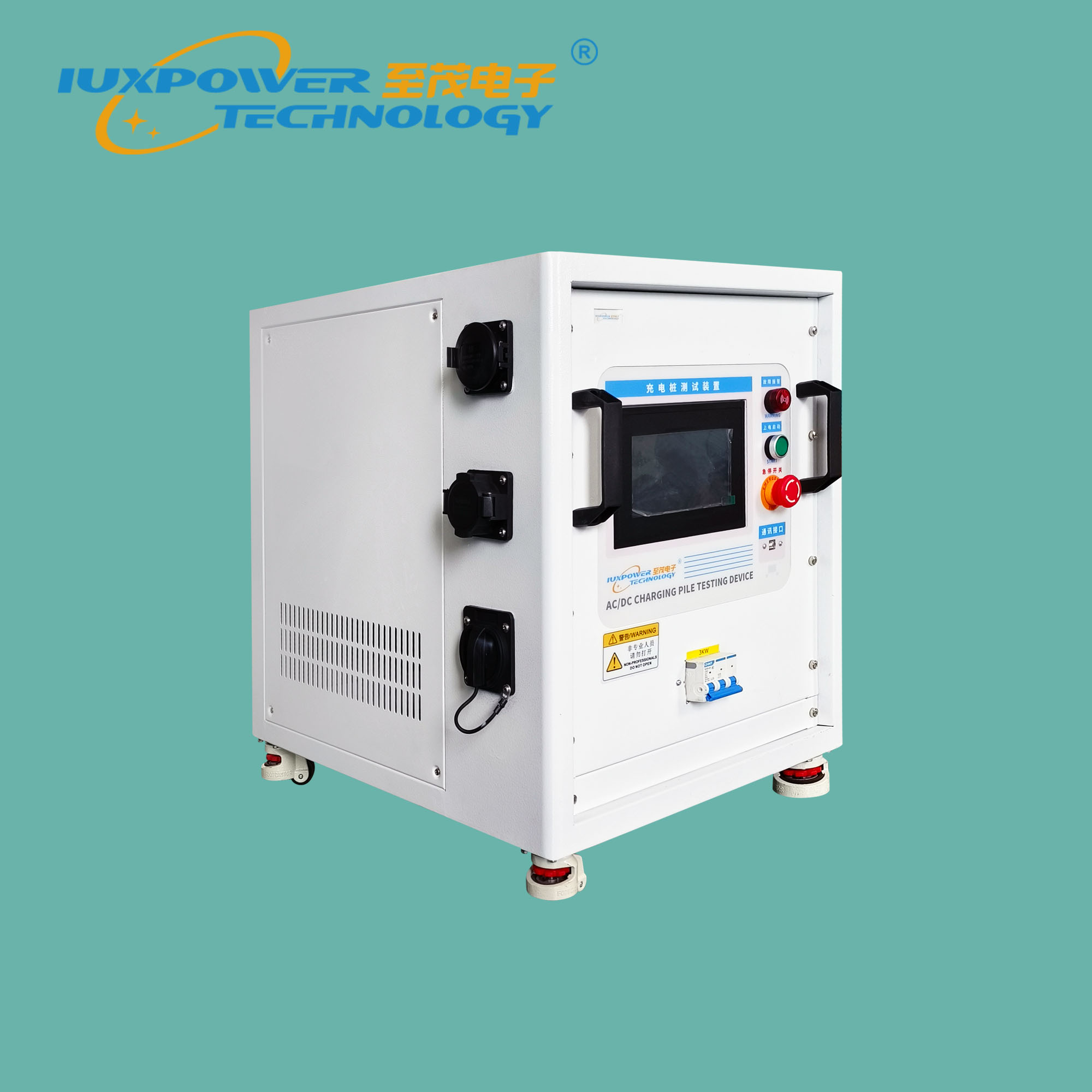

交流充电桩测试装置主要应用与交流充电桩产品的在线调试、下线检测、老化试验、功能验证。该测试系统严格参照国标GB/T18487.1-2015和GB/T 20234.2-2015，真实模拟实车充电过程和各种故障，避免采用电动实车作为检测装置带来的测试使用不方便、测试内容不全面、无法模拟正式故障等问题，同时可避免充电桩故障导致测试车辆损坏。该测试系统可测量充电电压、电流、功率和电量；测试CP和CC引导信号，另外可模拟漏电故障，通过大尺寸触摸屏对上述参数进行显示，便于观察和操作。
◆ 采用250V/440V 63A(三相)枪座，兼容单三相交流充电桩测试。
◆ 供电方式可选择外接电源供电或充电桩供电；无需外接电源。
◆ 实时检测充电桩CP线上的电压，占空比，频率，并通过占空比按照国标规定计算充电桩的最大输出电流。
◆ 实时检测充电桩上的CC端连接电阻值，依据国标判断连接状态和电缆容量。
◆ 内置单相或三相数据采集卡，实时显示充电桩的充电电压电流数据。
◆ 实时监控充电枪座的温度。
◆ S2开关内置，可选择手动控制或自动控制。
◆ 使用7寸触摸屏操作。
◆ 判断CP电压，CP频率，CP占空比，CC阻值数据的合格范围并显示判断结果。数据均采用国标范围设置。
◆ 国标、欧标、美标均可测试，欢迎定制。
更多详细资料，使用说明等资讯，请联系销售人员可来公司现场测试。
| 交流充电桩检测装置-（含负载，负载功率可定制） | |||||

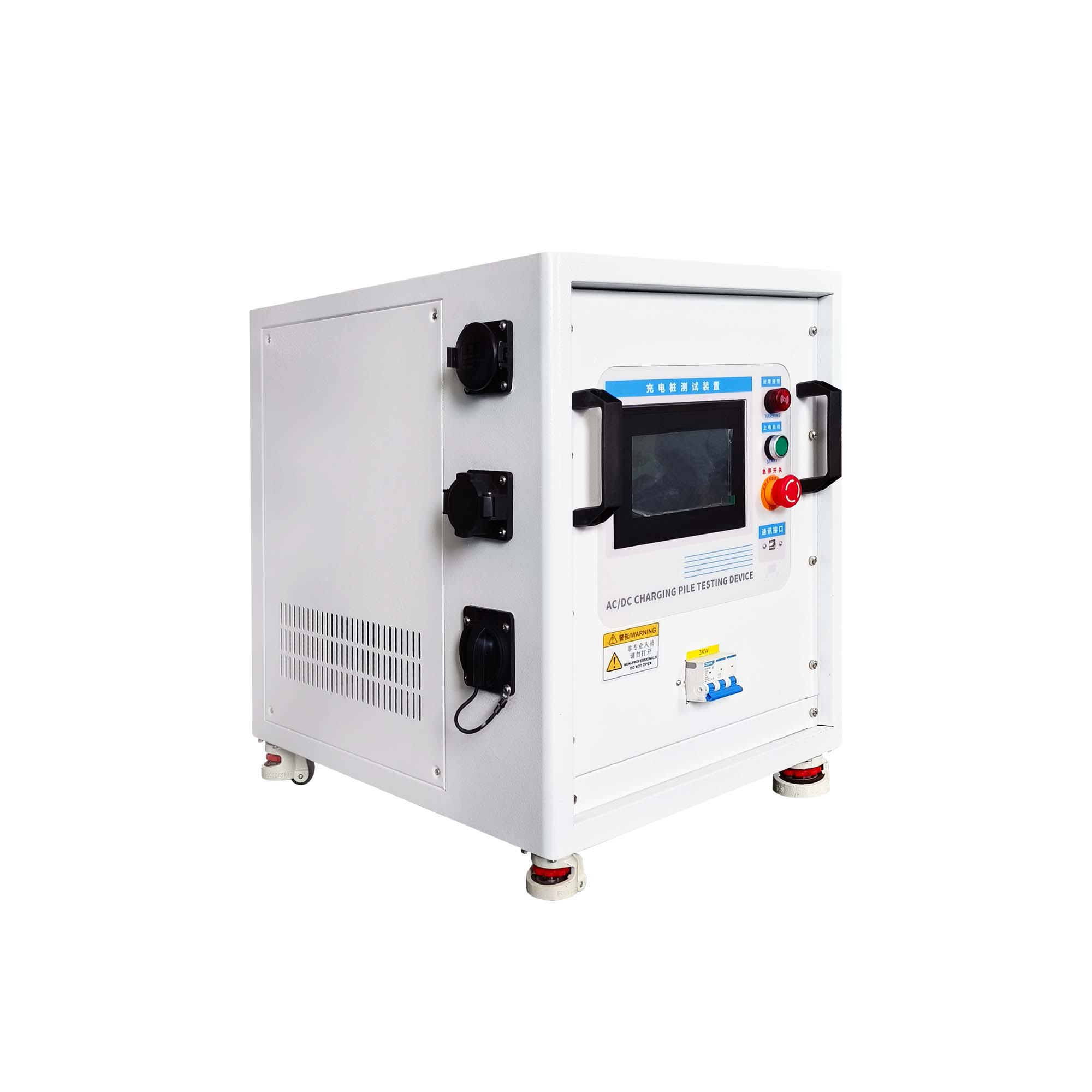

| 产品型号 | EVA1010 单相 | EVA1020 单相 | EVA1021S 三相 | EVA1030S 三相 | EVA1045S 三相 |
| 功率范围 | ≤10KW | ≤20KW | 单相≤7KW 三相≤21KW | 单相≤10KW 三相≤30KW | 单相≤15KW 三相≤45KW |
| 测试电压 | AC220V 单相 | AC220V/380V 三相亦可单相使用 | |||
| 电压分辨率 | 0.1V | ||||
| 电流分辨率 | 0.1A | ||||
| 测试项目 | CP电压、频率、占空比测量、CC电阻测量、充电电压、电流、功率，S2开关控制、CC.CP判断、负载老化测试、充电桩过流测试。 | ||||
| 控制方式 | 7英寸彩屏控制； | ||||
| 保护功能 | 短路保护/超温保护/故障保护； | ||||
| 电阻精度 | 加载精度≤±3%； | ||||
| 允许升温 | 电阻单元最高温升不超过400K（此温升下可正常工作） | ||||
| 工频耐压 | AC1000V/50Hz,1min,无闪烁和击穿； | ||||
| 散热方式 | 强制风冷，冷却风流由下至上，风机电源 AC220V/50Hz | ||||
| 工作方式 | 长时间连续工作制； | ||||
| 工作电源 | 220Vac/50Hz | ||||
| 环境温度 | ﹣10℃—55℃ | ||||
| 海拔高度 | ≤2000m； | ||||
| 相对湿度 | 日平均不大于95%，月平均值不大于90%，无凝露发生 | ||||
| 系统标准 | 符合充电桩新老国标使用 | ||||
| 设备颜色 | 7035； | ||||
| 绝缘强度 | F级，负载箱的绝缘符合相关的规定，电阻耐压：≥1000V/1分钟； | ||||
| 充电桩枪座 | 国标充电枪座63A/32A | ||||
| 适用范围 | 交流充电桩研发调速、交流充电桩生产测试、交流充电桩出厂测试，交流充电桩运营维护 | ||||
