应用：
◆车载充电/OBC/DC-DC
◆氢燃料电池
◆航空航天、军工电子
◆电器电子
◆新能源电机、电控、电池
◆电子元器件
IPDC2000 系列多功能双向直流电源是采用三相 PFC 回馈式设计,纯数字化 PWM 整流技术,AC-DC 双向变换采用 四象限 SVPWM 技术，能量双向流动，功率因素高达 0.99 以上，100%能量回馈,馈网电流污染小，输入功率因数高: ＞0.99,额定工作时谐波＜3%,功率因数高，对电网污染小，满足国标 GB/T14549-93 电能质量公用电网谐波的要 求；输出精度高，动态响应速度快，能量 100%回馈电网;广泛适用于新能源汽车电机、电控测试、动力电池组充放电测试、以及其他电力电子测试等领域产品的前期研发、后期型式试验、可靠性测试，以及生产线产品出厂测 试；满足 GB/T18488.1-2015、GB/T18488.2-2015、GB/T29307-2012 中测试项目对电源的使用要求。
电池模拟功能具备模拟多种电池的充放电的特性，用户可选择模拟不同电池的类型、串联节数、并联节数及 SOC指 标，从而全面模拟电池的输出特性，包括了电池放电过程中电池内阻特性变化的过程；
可编程直流电源功能具备恒压、恒流、恒功率模式输出，可自动交叉变换，维持控制与保护兼顾特性，确保直流电源 输出的高精度、低纹波、电压电流动态响应速度快；
直流电子负载功能具备具有恒阻、恒压、恒流、恒功率等功能； 注：可订制输出多通道，通道之间可并机使用。

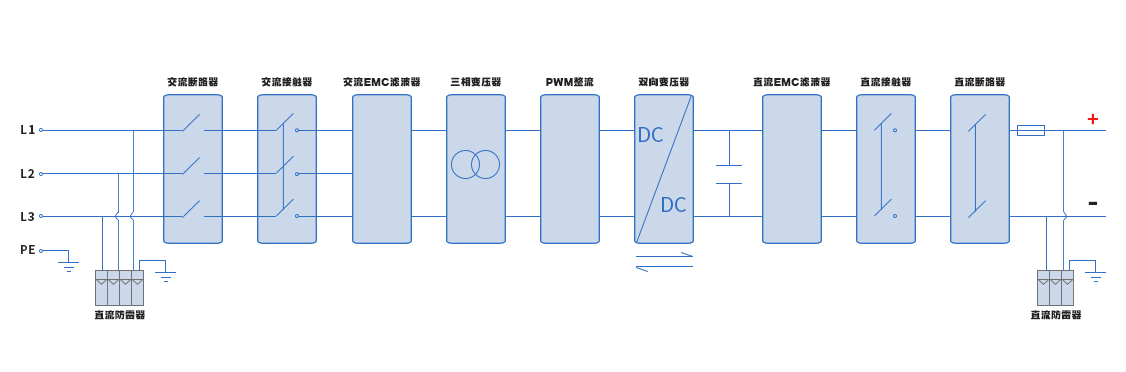

◆ 三相 P.F.C 回馈设计, 系统采用 AC-DC、DC-DC 双向变换两级架构,能有效的平稳母线电压在突加时的波动，从而提高整机输出的动态响应时间,电气完全隔离;
◆ AC-DC 双向变换采用四象限 SVPWM 技术，能量双向流动，功率因素高达 0.99 以上，并网谐波污染小100%能量回馈,馈网电流污染小，输入功率因数高:＞0.99,额定工作时谐波＜3%;
◆ 智能监控功能,友好的人机界面,可通过 CAN 总线或 PC 远程控制;
◆ 具有恒压、恒流、恒功率功能,且电压电流可以 0-100%量程调节,电源/负载可双模式运行;传统电源输出电压 最大值和额定值相同，我司电源输出电压最大值远超出额定值，电源在高于额定电压时恒功率输出，最大限度提高了电源的输出能力。
IPDC2000系列多功能双向直流电源 | ||||||||||||||||||
型号 | IPDC1005D | IPDC1010 | IPDC1020 | IPDC1030 | IPDC1060 | IPDC1100D | IPDC1200D | IPDC1300D | IPDC1500D | |||||||||
容量 | 5 KW | 10 KW | 20 KW | 30 KW | 60 KW | 100 KW | 200 KW | 300 KW | 500 KW | |||||||||
制作方式 | 开关 PWM | |||||||||||||||||
运行模式 | 电源模式：恒压、恒流、恒功率；负载模式：恒功率、恒流、恒阻 | |||||||||||||||||
交流特性 | 相数 Phase | 1φ2W+PE 单相两线 + 地线 | 3φ4W+PE 三相四线 + 地线 | |||||||||||||||
电压 Voltage | 220V±10% | 380V±15% | ||||||||||||||||
频率 Frequency | 47 Hz – 63 Hz | |||||||||||||||||
功率因素 PFC | ≥0.99 (额定功率） | |||||||||||||||||
电流谐波 THDI | ＜3%（ 额定功率）;100%回馈电网， 高效节能， 对电网无污染 | |||||||||||||||||
直流特性 | 电压范围 | 10-100V | 10-800V(电压50-1500VDC、通道数等可订制， 通道可并机使用） | |||||||||||||||
额定电压 | 50V | 50V | 300V | 300V | 300V | 300V | 300V | 300V | 300V | |||||||||
额定电流 | ±100A | ±200A | ±67A | ±100A | ±200A | ±334A | ±668A | ±1000A | ±1667A | |||||||||
峰值电流 | ±120A | 土240A | ±80A | ±120A | ±240A | ±400A | ±800A | ±1200A | ±2000A | |||||||||
固定动率 | 5KW | 10KW | 20KW | 30KW | 60KW | 100KW | 200KW | 300KW | 500KW | |||||||||
峰值动率 | 6KW | 12KW | 24KW | 36KW | 72KW | 120KW | 240KW | 360KW | 600KW | |||||||||
峰值时间 |
